桁下作業なし　跨道橋・跨線橋も計測可能

上部エヘのアクセスのみで作業は完結します．河川協議等は不要なため準備や調整の時間を圧縮できます．跨道橋・跨線橋・海上架橋などでご活用いただけます．

変位ではなく変形図を提供します

センサから得られた対象物の傾斜情報を構造物全体の変形図に変換して提供します．お客様からも分かりやすいとの評判です．また，傾斜情報を利用していることから，夜間・悪天候・視線が通らない環境でも対応が可能です．

床版の変形も計測が可能です

床版の横断方向の変形を取得することも可能です．素早く計測を実施したい場合，従来手法である計測梁の設置が困難な場合などに有効です．また，タワーやハイピアの柱状構造の変形も計測が可能です．

1. 弊社の技術者が現地に伺って計測を行います．（設置工1日，計測工１日：計2日）
2. 後日，計測したデータを分析してCSVやXLSXのレポートにて結果を提出いたします．

• 複数の加速度計を橋軸方向に設置する必要があります。配線の都合で適用および設置が難しい場合もあります。まずはご気軽にお問い合わせください。

• 3径間連続 有ヒンジラーメン橋での載荷試験（動的、静的）
  図中は、ヒンジ部に載荷した際にDEGRISで取得した変形図です。

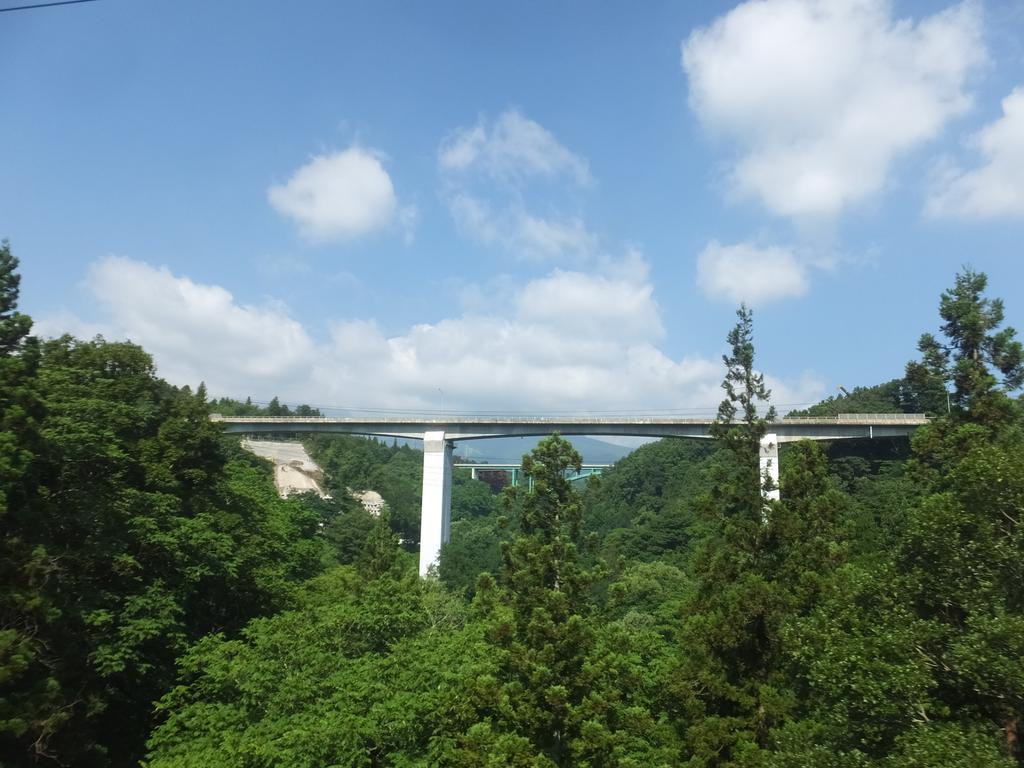

• 峡谷にかかる長大ＰＣ橋での荷重車試験（静的、動的）

本技術は、国土交通省の新技術情報提供システム NETIS 、および、点検支援技術性能カタログに登録・掲載されており、公共事業へご活用できます。

＜国土交通省関連＞

• 新技術情報提供システム NETIS　登録番号： KT-200158-A、技術名称：橋桁変形計測技術 DEGRIS
• 点検支援技術性能カタログ　技術番号：BR030030-V0021、技術名：重力加速度を用いた傾斜角による橋桁変形計測技術　性能カタログ　性能確認シート

＜技術資料＞

• 複数加速度センサを用いた橋梁のたわみ算出方法の適用性および精度向上に関する検討CS9-39，TTES，岐阜大学，令和元年度土木学会年次学術講演会．
• 傾斜角変化に着目した変形形状計測の適用, TTES, 令和３年度 第10回 土木学会西部支部沖縄会技術研究発表会

＜サービス紹介資料＞

• DEGRIS紹介資料
• DEGRISリーフレット
